Направление 02
Металлические оболочки и окожушки ISOMAG
Защитно-декоративные оболочки из листового металла для теплоизоляционных конструкций трубопроводов, оборудования и систем ОВиК. Производим прямые участки и фасонные элементы, готовые к монтажу.
Задача решения
Автоматизированное изготовление прямых и фасонных элементов
Оцинкованная сталь, алюминий и нержавеющая сталь
Типовые и нестандартные размеры под проект
Исполнения и каталог
Подбираем исполнение под конкретный узел и условия эксплуатации
Ниже — основные варианты. Для нестандартной геометрии изделие проектируется по чертежу, модели оборудования или фактическим замерам.
01
Прямолинейные участки
Стандартные 470 и 1000 мм, заданной длины, многосекционные и для пересекающегося монтажа.
Подробнее →
02
Отводы
Стандартные, переменного диаметра, произвольного угла и для сложной многотрубной прокладки.
Подробнее →
08
Оболочки ОВиК
Прямоугольные участки, отводы, переходы, тройники и заглушки для вентиляционных систем.
Подробнее →Техническая часть
Параметры фиксируем до запуска в производство
Сначала определяем геометрию, материал, разъёмы, крепления и зоны обслуживания. Это снижает риск переделок на объекте и делает изделие удобным в эксплуатации.
- Оцинкованная сталь
- 0,55–1,0 мм
- Алюминий
- 0,6–0,8 мм
- Нержавеющая сталь
- AISI 304, 0,5 мм
- Крепёж
- саморезы, заклёпки, быстросъёмные защёлки — по изделию
- ТУ
- 24.20.35-001-32610220-2018
Материал оболочки
Три металла — разные условия эксплуатации
Подбор материала делаем не по принципу «дороже — лучше», а по среде, механической нагрузке, требованиям к внешнему виду и обслуживанию. Характеристики ниже основаны на каталоге ISOMAG.
Оцинкованная сталь
0,55–1,0 ммПрактичное исполнение для трубопроводов, теплотрасс и оборудования, где важны жёсткость, защита теплоизоляции и рациональная стоимость.
Каталог отмечает хорошую стойкость к атмосферным и механическим воздействиям; для химических и пищевых производств рекомендуется рассматривать другие материалы.Алюминий
0,6–0,8 ммЛёгкая оболочка для объектов, где важны атмосферостойкость и длительное сохранение внешнего вида.
В каталоге отдельно отмечено, что алюминий слабее сопротивляется механическим воздействиям и не рекомендуется для химической и пищевой промышленности.Нержавеющая сталь AISI 304
0,5 ммИсполнение для повышенных требований к внешнему виду и для сред, где возможен контакт с агрессивными веществами.
Каталог рекомендует нержавеющую сталь для пищевой, химической и фармацевтической промышленности.Быстрый ориентир по условиям:выберите задачу — подсветим подходящее базовое исполнение. Финальный выбор подтверждает инженер.
Маркировка ISOMAG
Как читать обозначения изделий
Код помогает быстро зафиксировать материал и тип фасонного элемента. Размерные параметры дополняют обозначение в соответствии с конкретным изделием.
ST / AL / SSматериал: оцинкованная сталь / алюминий / нержавеющая стальS / Dпрямолинейная оболочка длиной 470 / 1000 мм в системе обозначений каталогаEотводTтройникRпереходNзаглушкаZцеппелинИз каталога ISOMAG
Схемы, исполнения и размерные таблицы
Показываем технические страницы исходного каталога прямо рядом с изделием — без пересказа и потери инженерных деталей.
Стр. 4О компании и производствоОткрыть ↗
Стр. 5Выбор материалаОткрыть ↗
Стр. 6Материалы и крепёжОткрыть ↗
Стр. 7Крепёж и система обозначенийОткрыть ↗
Стр. 8Прямолинейные оболочкиОткрыть ↗
Стр. 12ОтводыОткрыть ↗
Стр. 16ТройникиОткрыть ↗
Стр. 20ПереходыОткрыть ↗
Стр. 24ЗаглушкиОткрыть ↗
Стр. 28ЦеппелиныОткрыть ↗
Стр. 32КоробаОткрыть ↗
Стр. 38ОВиКОткрыть ↗
Техническая документация
Каталог оболочек ISOMAG
В каталоге собраны материалы, крепёж, типовые исполнения, схемы, условные обозначения и размерные диапазоны прямых и фасонных элементов.

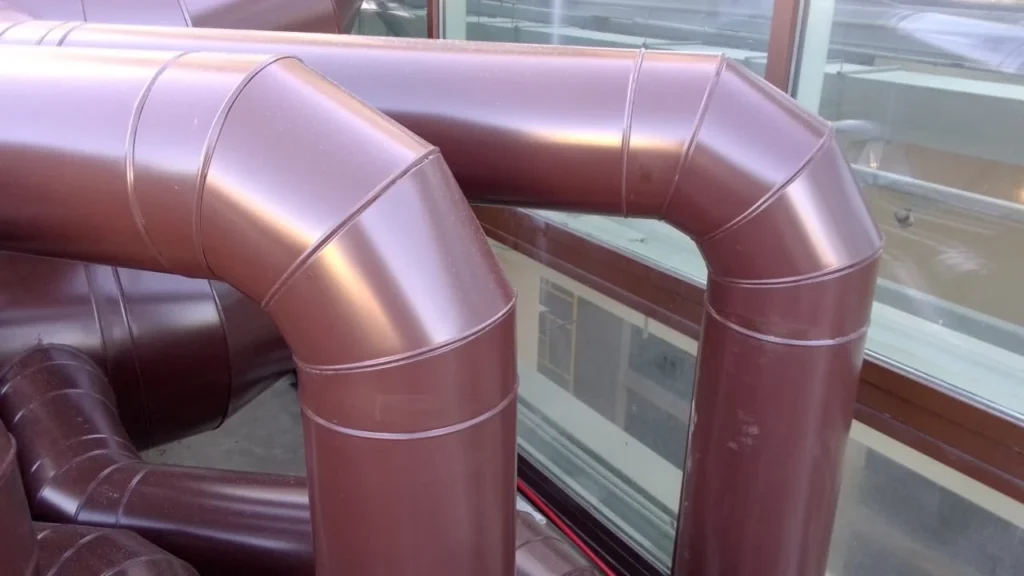

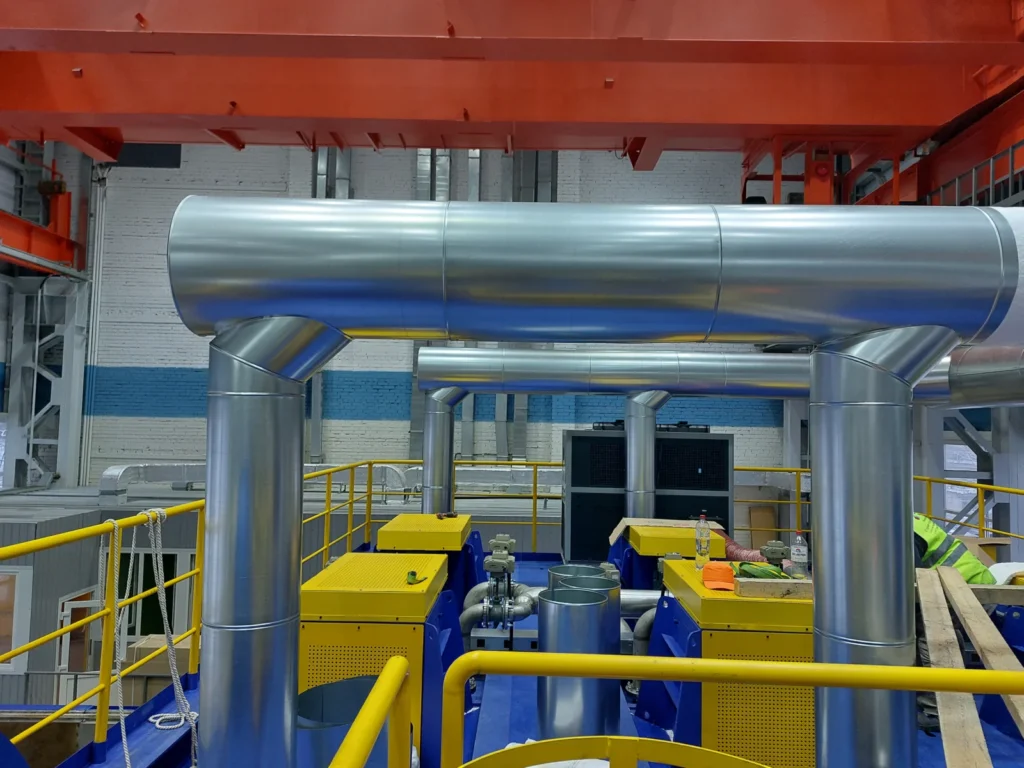

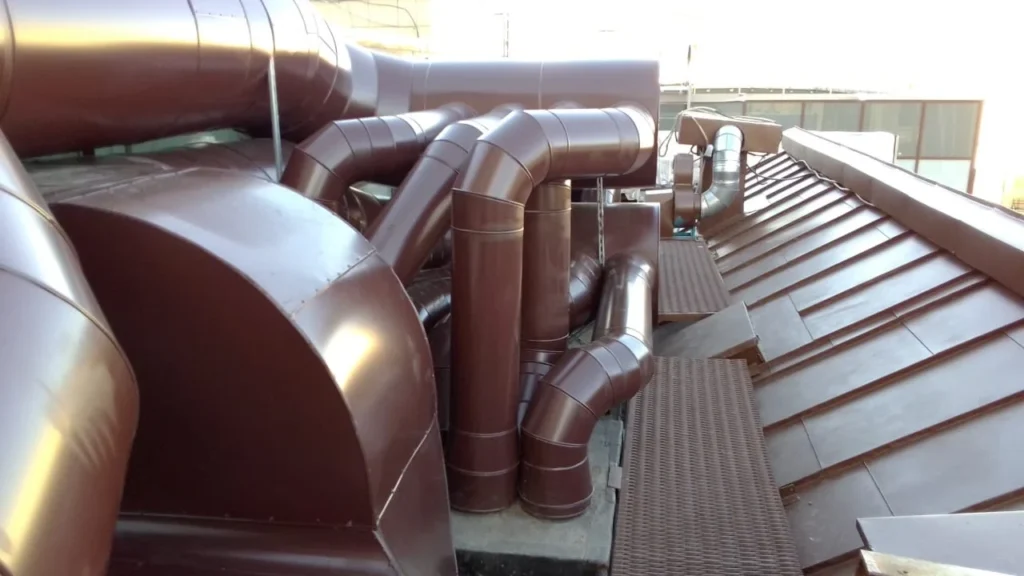

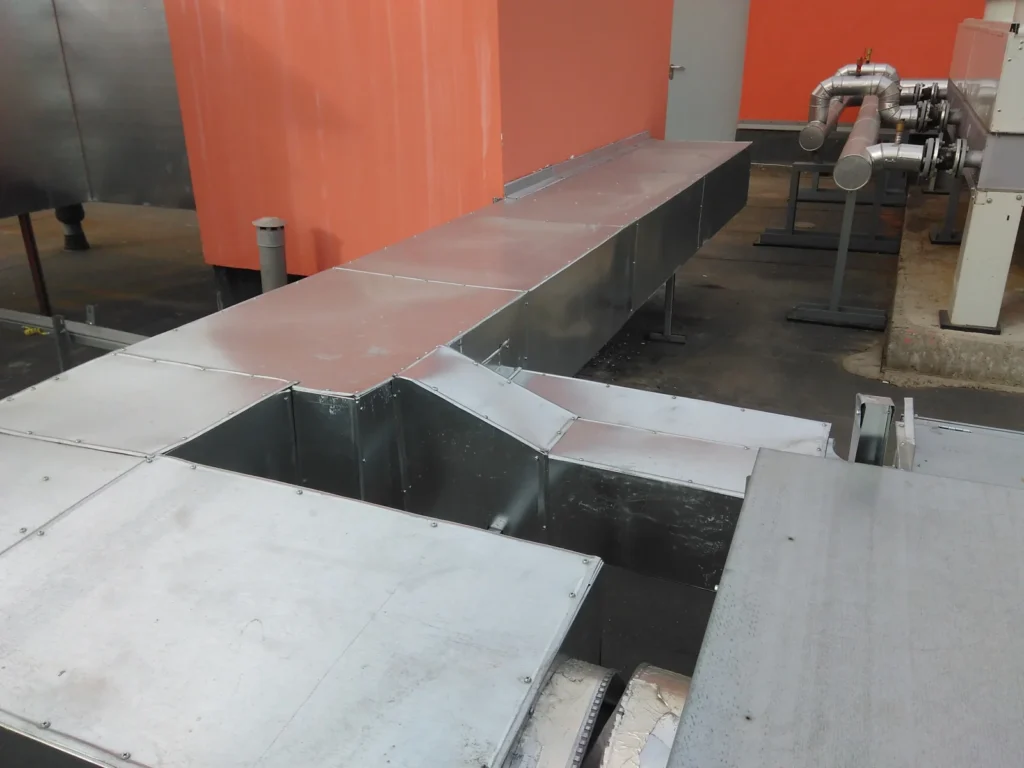

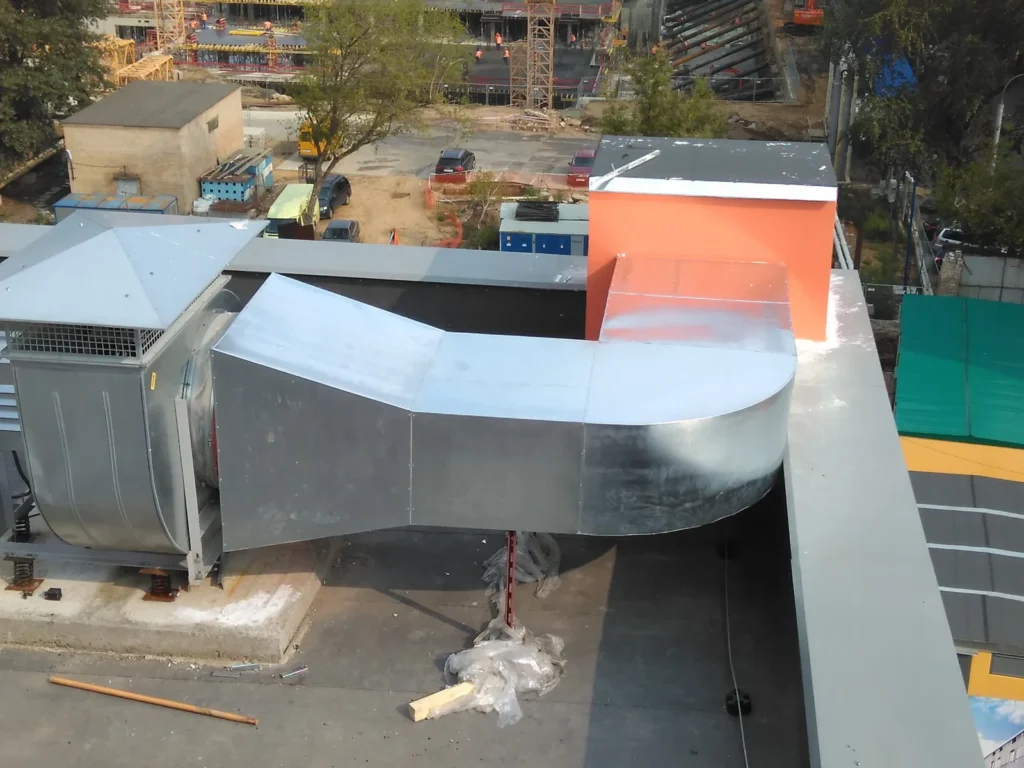

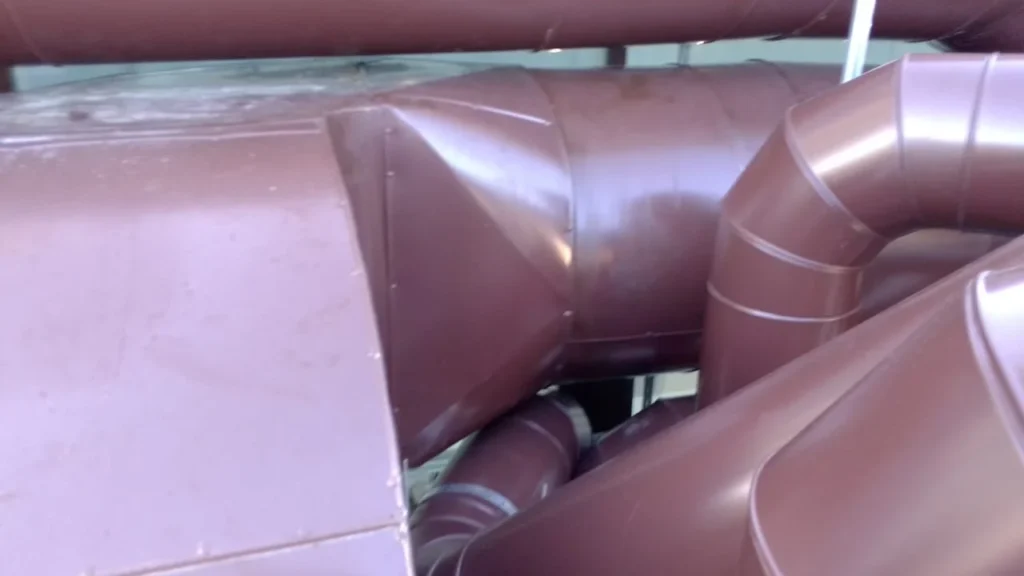

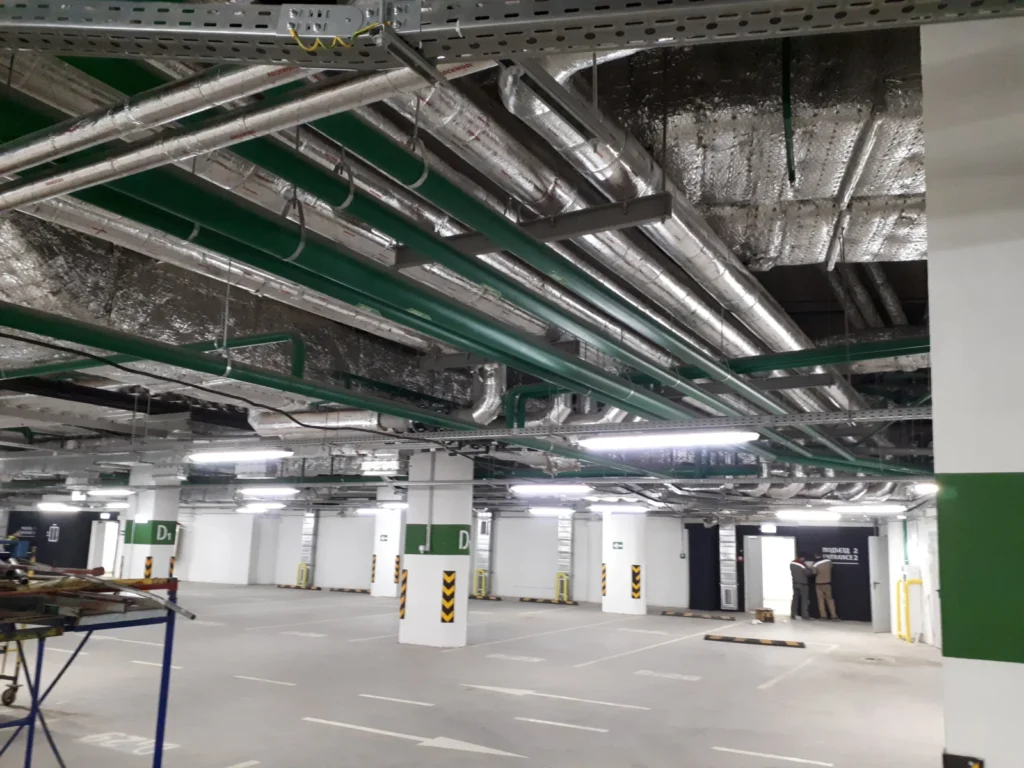

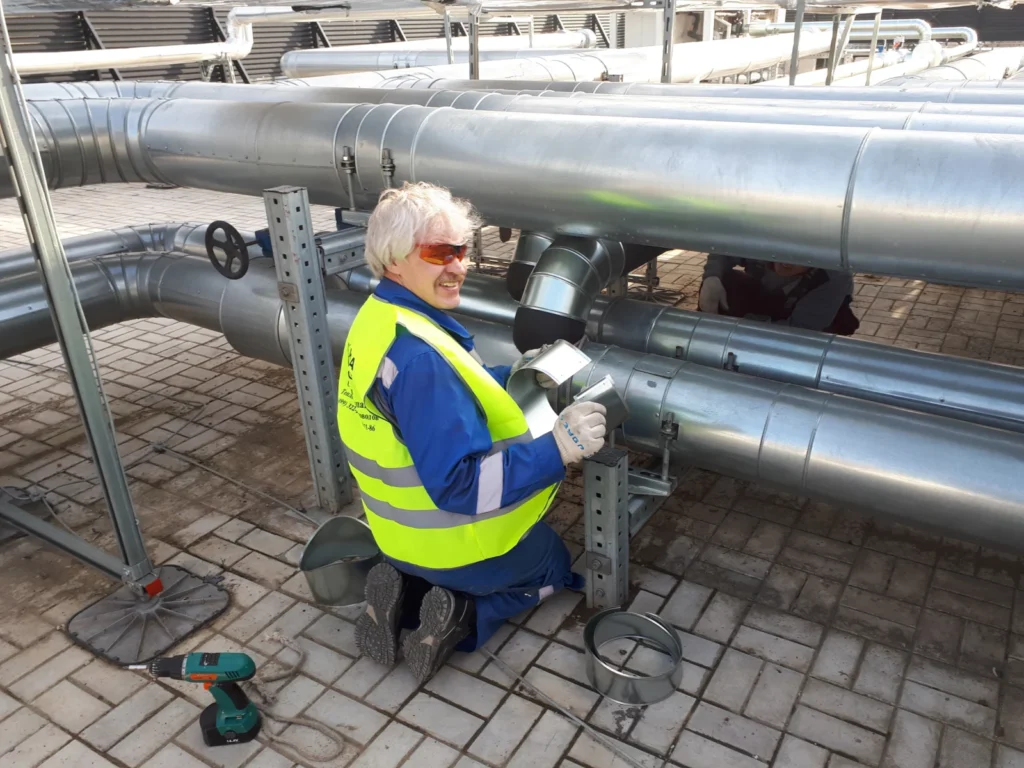

Галерея работ

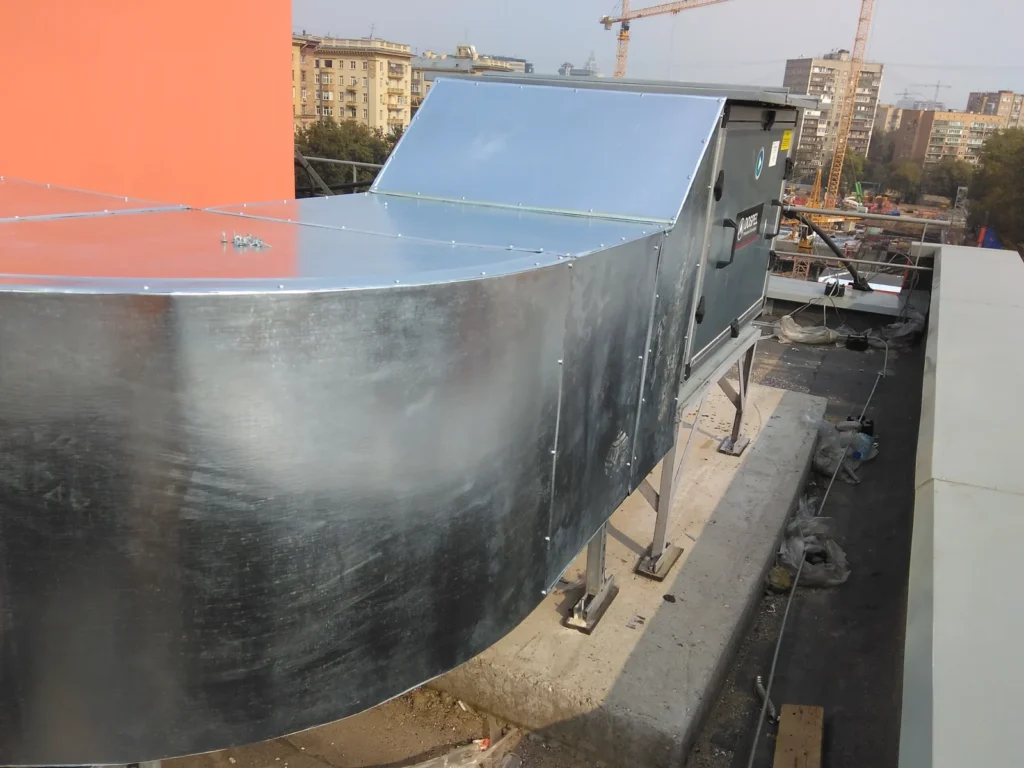

Металлические оболочки и окожушки — выполненные работы
Примеры защитных оболочек и фасонных элементов для трубопроводов, оборудования, арматуры и инженерных систем.
Листайте работы
Где применяется
Для расчёта
Что прислать, чтобы быстро получить предложение
Не обязательно готовить полноценное техническое задание. Начать можно с модели оборудования и нескольких фотографий.
Модель или назначение
Марка, тип оборудования, арматуры или фасонного элемента.
Размеры
Чертёж, паспорт, эскиз либо основные габариты.
Условия
Температура, помещение или улица, влажность и особенности среды.
Фото объекта
Помогают увидеть обвязку, опоры, приводы и ограничения по монтажу.
FAQ
Вопросы по проектированию и заказу
Технические детали лучше уточнять до изготовления — это экономит время на монтаже.
Как получить расчёт стоимости?
Пришлите модель оборудования, размеры, чертёж или фотографии. Для сложных узлов инженер уточнит недостающие параметры и предложит исполнение под условия эксплуатации.
Можно ли изготовить нестандартное изделие?
Да. Конструкция, геометрия, разъёмы, крепления и материал могут быть адаптированы под конкретное оборудование и ограничения объекта.
Работаете ли вы по России?
Да. Изделия можно изготовить на производственной базе и передать заказчику для самостоятельного монтажа либо согласовать монтажные работы отдельно.
